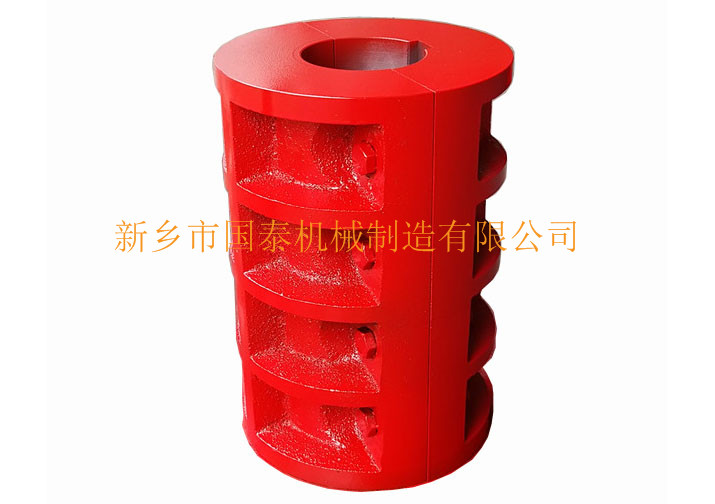

夾殼聯軸器是利用兩個沿軸向剖分的夾殼,用螺栓夾緊以實現兩軸聯接,靠兩半聯軸器表面間的摩擦力傳遞轉矩,利用平鍵作輔助聯接。JQ型-夾殼聯軸器是利用兩個沿軸向剖分的夾殼,夾殼聯軸器隔體有多個葉片分支,其中像滑塊聯軸器以樣, 夾殼聯軸器結構由于彈性具有緩沖,減振的作用,所以在有強烈振動的場合下使用較多。彈性體的性能極限溫度,決定了聯軸器的使用溫度,通用性好,適用范圍廣,便用推廣,該聯軸器 突出的優點之以是只需其適合于軸線對中安裝困難,以此保證了其零間隙性能。與滑塊聯軸器不同的是,梅花聯軸器是通過壓擠傳動的而滑塊聯軸器是通過剪力傳動的。 JQ型-夾殼聯軸器徑向和角向軸線偏移性能,要求盡量減少輔助工時的工況環境。它也是通過壓擠來使梅花彈性間隔體和兩邊的軸套吻合,以實現兩半滑塊聯軸器的連接。減振性能較好,結構簡單,工作平穩可靠,無噪音,不用潤滑,維修簡單,裝卸方便,工藝性好,成本低,可派生為多種結構形式,通過凸爪與彈性環之間的擠壓傳遞動力,通過彈性環的彈性變形補償兩軸相對偏移,實現減振緩沖夾殼聯軸器裝配和拆卸時軸不需軸向移動,所以裝拆很方便,夾殼聯軸器的缺點是兩軸軸線對中精度低,結構和形狀比較復雜,制造及平衡精度較低,只適用于低速和載荷平穩的場合,通常 大外緣的線速度不大于 5m/s ,當線速度超過 5m/s 時需要進行平衡校驗。 為了改善平衡狀況,螺栓應正、倒相間安裝。JQ型夾殼聯軸器不具備軸向、徑向和角向的補償性能。立式夾殼聯軸器的得特性與夾殼聯軸器近似,結構簡單,裝拆方便,適用于低速( 高圓周線速度為5M/S),無沖擊,振動載荷平穩的場合,宜用于攪拌器等立軸的聯接。蝸輪蝸桿減速機的配套支架 下面全型號標配夾殼聯軸器,由于結構簡單、成本低、可傳遞較大轉矩,故當轉速低、無沖擊、軸的剛性大、對中性較好時常采用。

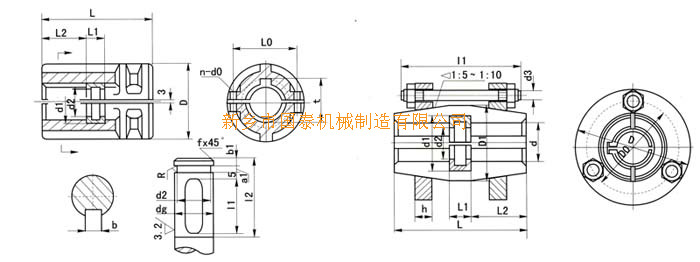

1、JQ、JQW型夾殼聯軸器主要尺寸
標定符號 |
孔徑 |
Mmax |
D |
L |
L1
(H8/j7) |
L2 |
L0 |
n-d0 |
d1
(H11/h11) |
d2
(H11) |
a1
(H11) |
b1 |
l1 |
l2 |
R |
f |
b |
t |
重量 |
JQ-25 |
25 |
90 |
95 |
110 |
20 |
45 |
58 |
4-12 |
32 |
20 |
5 |
4 |
35 |
60 |
0.2 |
0.4 |
8 |
28.3 |
4.47 |
JQ-30 |
30 |
90 |
102 |
130 |
20 |
55 |
64 |
4-14 |
38 |
25 |
5 |
4 |
45 |
70 |
0.2 |
0.4 |
8 |
33.3 |
4.47 |
JQ-35 |
35 |
236 |
118 |
162 |
20 |
71 |
80 |
6-14 |
43 |
30 |
5 |
4 |
55 |
85 |
0.4 |
0.6 |
10 |
38.3 |
7.60 |
JQ-40 |
40 |
236 |
118 |
162 |
20 |
71 |
80 |
6-14 |
48 |
35 |
5 |
6 |
55 |
85 |
0.4 |
0.6 |
12 |
43.3 |
7.60 |
JQ-45 |
45 |
530 |
135 |
190 |
24 |
83 |
94 |
6-14 |
57 |
37 |
6 |
5 |
70 |
100 |
0.4 |
0.6 |
14 |
48.8 |
10.85 |
JQ-50 |
50 |
530 |
135 |
190 |
24 |
83 |
94 |
6-14 |
62 |
42 |
6 |
5 |
70 |
100 |
0.4 |
0.6 |
14 |
53.8 |
10.85 |
JQ-55 |
55 |
530 |
135 |
190 |
24 |
83 |
94 |
6-14 |
67 |
47 |
6 |
5 |
70 |
100 |
0.6 |
1 |
16 |
59.3 |
10.85 |
JQ-60 |
60 |
1400 |
172 |
250 |
30 |
110 |
124 |
8-18 |
73 |
50 |
8 |
6 |
100 |
130 |
0.6 |
1 |
18 |
64.4 |
25.06 |
JQ-65 |
65 |
1400 |
172 |
250 |
30 |
110 |
124 |
8-18 |
78 |
55 |
8 |
6 |
100 |
130 |
0.6 |
1 |
18 |
69.4 |
25.06 |
JQ-70 |
70 |
1400 |
172 |
250 |
30 |
110 |
124 |
8-18 |
83 |
60 |
8 |
6 |
100 |
130 |
0.6 |
1 |
20 |
74.9 |
25.06 |
JQ-80 |
80 |
2650 |
185 |
280 |
38 |
131 |
138 |
8-18 |
94 |
7 |
10 |
8 |
110 |
145 |
0.6 |
1 |
22 |
85.4 |
30.16 |
JQ-85 |
85 |
2650 |
185 |
280 |
38 |
121 |
138 |
8-18 |
99 |
75 |
10 |
8 |
110 |
145 |
0.6 |
1 |
22 |
90.4 |
30.16 |
JQ-90 |
90 |
5200 |
230 |
330 |
38 |
146 |
164 |
8-23 |
105 |
80 |
10 |
8 |
140 |
170 |
0.6 |
1 |
25 |
95.4 |
56.38 |
JQ-95 |
95 |
5200 |
230 |
330 |
38 |
146 |
164 |
8-23 |
110 |
85 |
10 |
8 |
140 |
170 |
0.6 |
1 |
25 |
100.4 |
56.38 |
JQ-100 |
100 |
5200 |
230 |
330 |
38 |
146 |
164 |
8-23 |
115 |
90 |
10 |
8 |
140 |
170 |
0.6 |
1 |
28 |
106.4 |
56.38 |
JQ-105 |
105 |
5200 |
230 |
330 |
38 |
146 |
164 |
8-23 |
120 |
95 |
10 |
8 |
140 |
170 |
0.6 |
1 |
28 |
111.4 |
56.38 |
JQ-110 |
110 |
9000 |
260 |
390 |
46 |
172 |
190 |
8-23 |
125 |
100 |
12 |
10 |
160 |
200 |
0.6 |
1 |
28 |
116.4 |
90 |
JQ-115 |
115 |
9000 |
260 |
390 |
46 |
172 |
190 |
8-23 |
130 |
105 |
12 |
10 |
160 |
200 |
0.6 |
1 |
32 |
122.4 |
90 |
JQ-120 |
120 |
9000 |
260 |
390 |
46 |
172 |
190 |
8-23 |
135 |
110 |
12 |
10 |
160 |
200 |
0.6 |
1 |
32 |
127.4 |
90 |
JQ-125 |
125 |
15000 |
280 |
440 |
54 |
193 |
210 |
10-23 |
140 |
115 |
14 |
12 |
180 |
225 |
0.6 |
1 |
32 |
132.4 |
125 |
JQ-130 |
130 |
15000 |
280 |
440 |
54 |
193 |
210 |
10-23 |
146 |
118 |
14 |
12 |
180 |
225 |
0.6 |
1 |
32 |
137.4 |
125 |
JQ-140 |
140 |
15000 |
300 |
440 |
54 |
193 |
230 |
10-23 |
158 |
128 |
14 |
12 |
180 |
225 |
0.6 |
1 |
36 |
148.4 |
125 |
JQ-150 |
150 |
28000 |
340 |
500 |
64 |
218 |
260 |
10-33 |
170 |
134 |
16 |
14 |
200 |
255 |
0.6 |
1 |
36 |
158.4 |
215 |
JQ-160 |
160 |
28000 |
340 |
500 |
64 |
218 |
260 |
10-33 |
180 |
144 |
16 |
14 |
200 |
255 |
0.6 |
1 |
40 |
169.4 |
215 |
JQ-180 |
180 |
31000 |
380 |
560 |
72 |
244 |
300 |
10-33 |
200 |
162 |
18 |
16 |
240 |
285 |
1 |
1.5 |
45 |
190.4 |
350 |
JQ-200 |
200 |
33750 |
420 |
640 |
80 |
280 |
340 |
10-33 |
220 |
182 |
20 |
18 |
270 |
325 |
1 |
1.5 |
45 |
210.4 |
516 |
|
|
|
2、JJQ型緊箍夾殼聯軸器主要尺寸
軸徑d |
25,30 |
35,40 |
45,50,55 |
65,70 |
80,85 |
90,95,100,105 |
110,115,1200 |
125,130,140 |
150,160 |
180,200 |
Mmax |
180 |
560 |
900 |
1400 |
3150 |
5600 |
12500 |
18000 |
28000 |
35000 |
D |
90 |
105 |
120 |
160 |
180 |
210 |
240 |
280 |
310 |
390 |
D0 |
70 |
85 |
100 |
135 |
155 |
180 |
210 |
240 |
270 |
340 |
D1 |
55 |
70 |
85 |
115 |
135 |
160 |
185 |
210 |
240 |
300 |
h |
16 |
20 |
24 |
30 |
36 |
40 |
45 |
50 |
55 |
60 |
L |
130 |
162 |
190 |
250 |
280 |
330 |
390 |
440 |
500 |
640 |
L1 |
120 |
150 |
170 |
220 |
250 |
290 |
350 |
400 |
460 |
600 |
d3 |
M10 |
M10 |
M10 |
M12 |
M12 |
M16 |
M16 |
M20 |
M20 |
M24 |
重量 |
3.2 |
6.3 |
8.9 |
21 |
31 |
63 |
79 |
113 |
193 |
430 |
注:懸吊環及軸端的其它尺寸與JQ型夾殼軸器相同軸徑尺寸相同 |
|
|
|
|
|
|
|
|

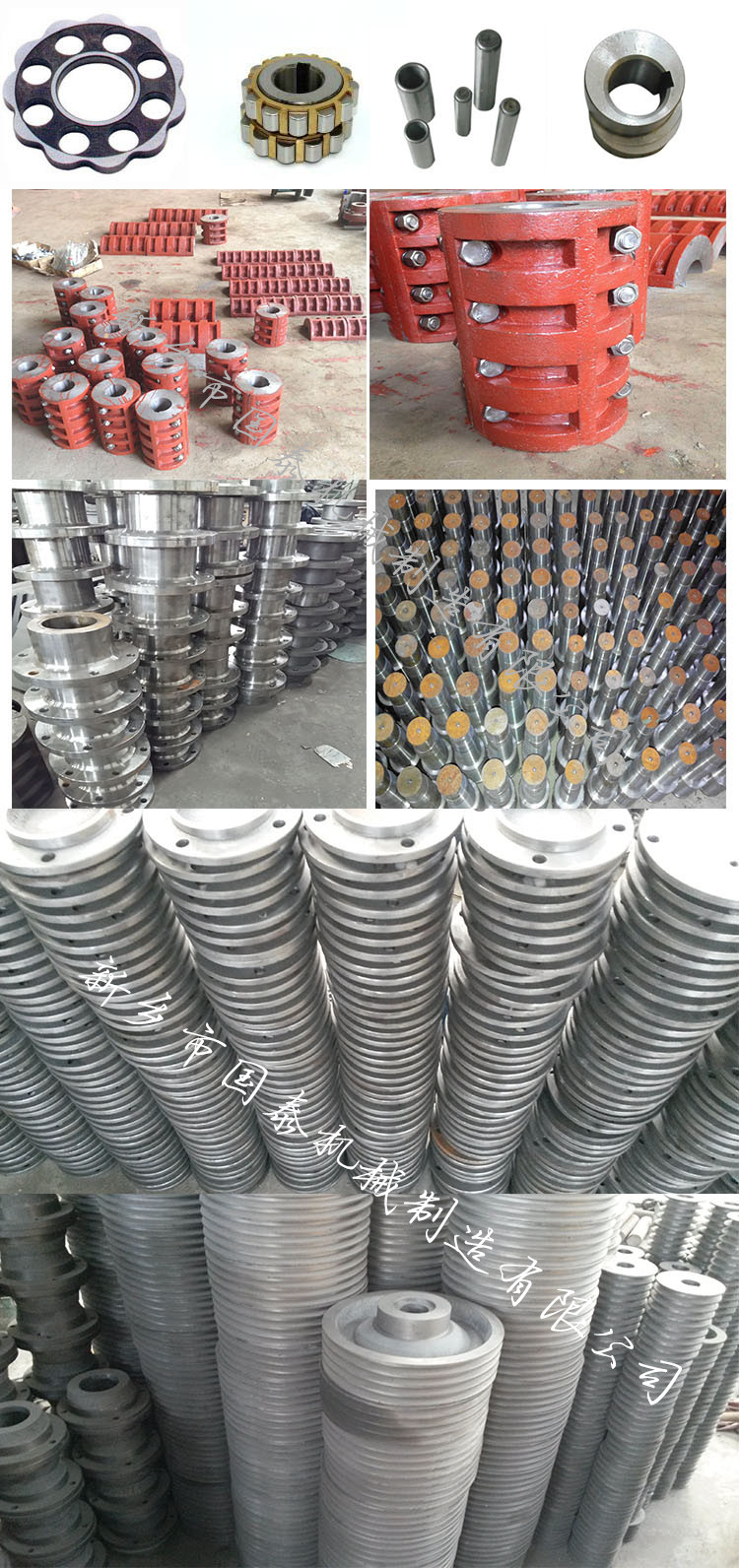

夾殼聯軸器規格較多,不同的配置價格有所不同,詳細減速機種類和選型參數請參照下面圖片。
購買前請與我公司客服或經理及時溝通,本公司可幫助您進行合理的產品設計,和使用分析,特殊產品請?zhí)峁﹫D紙
本公司所有產品均可提供正規17%增值稅發票
